膜片彈簧又稱蝶形膜片彈簧廣泛應用于汽車離合器，重要性不言而喻，膜片彈簧在生產之后投入使用之前必須進行性能試驗，高低溫膜片彈簧疲勞試驗機即為檢測膜片彈簧壓力性能的設備之一。接下來由濟南時代試驗機技術有限公司為廣大客戶簡單介紹下其具體功能與參數：

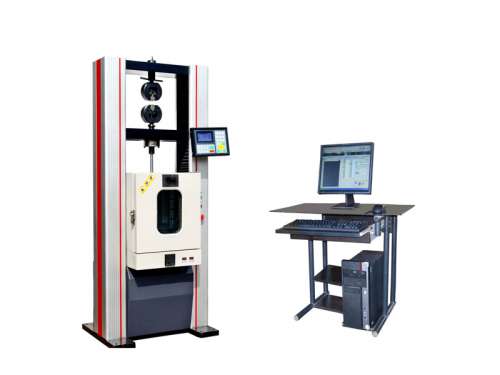

高低溫膜片彈簧疲勞試驗機簡介
高低溫膜片彈簧疲勞試驗機是依據中華人民共和國機械行業標準JB/T7796-1995、JB/T7796-2005《彈簧拉壓試驗機試驗方法》標準及JISB7738-2001《螺旋彈簧壓力、拉力試驗機》規定的技術要求制作。
能在高溫或低溫亦或常溫條件下對拉簧、壓簧、塔簧、卡簧、片彈簧、復合彈簧、模具彈簧、異形彈簧、膜片彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

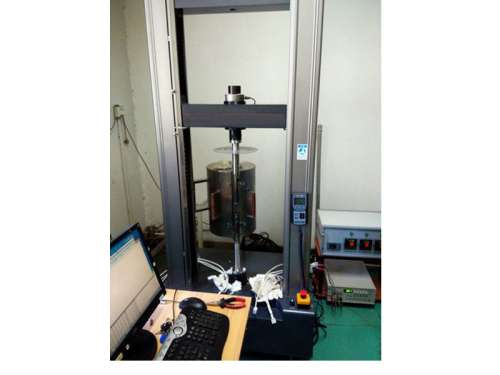

YD-500型高低溫環境箱介紹
YD-500型高低溫環境試驗箱，是公司自行研制開發的新一代用于高低溫試驗的產品。本產品的溫控系統由溫控單元（智能PID調節）、中央運算單元、人機界面（HMI）等組成。適用于各種金屬、非金屬材料（橡膠、塑料等）在高溫環境下的力學性能試驗�？膳c電子萬能試驗機、液壓萬能試驗機、電液伺服試驗機等配套使用。

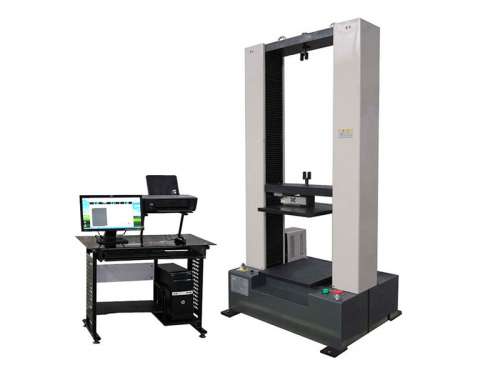

主機結構
本機為龍門式機架，外觀新穎大方。電腦數字調速系統，配備力傳感器及伸長自動跟蹤裝置，穩定性好。電器采用PC機和接口電路板進行數據的采集、保存、處理和打印試驗結果，可計算大力、屈服力、平均剝離力、大變形等一些材料底基本物理性能參數。試驗過程中，微機實時采集力值和變形信號，軟件顯示“力值—位移”曲線，試驗結束后，自動計算，保存參數，并可打印出用戶所需要底報告形式。
試驗機參數
產品型號 TPJ-5000N、10KN、20KN
大試驗力 5000N、10KN、20KN
試件大長度 400mm可根據客戶要求
試件大外徑 Φ300mm可根據客戶要求
試驗頻率 0～5Hz
振幅Max：100mm
計數容量 9999999
試驗工位 N
電源 220VAC 50Hz
電源功率 10kW
試驗機特點
1 主機：采用雙臂結構。做壓力試驗。
2 傳動系統：由同步齒形帶、精密絲杠副及導向部分等組成。
3 驅動系統：由松下伺服電機及驅動器實現系統的驅動。
4 測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、數字顯示表、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。
5 安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等
工作條件
1、環境溫度在10-30℃之間
2、相對濕度≤80%
3、在穩固的地基或工作臺上,正確安裝
4、電源電壓的波動范圍不應超過額定電壓的±5%
夾具應用選擇
1、夾具使用方便、安全。
2、夾持可靠,無打滑現象。
3、在試驗過程中,試樣斷點好。
4、數據離散性小。
售后質量服務
設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內,供貨方對設備出現的各類故障及時免費維修服務,對非人為造成的各類零件損壞,及時免費更換。保修期外設備在使用過程中發生故障,供貨方及時對訂貨方服務,積極協助訂貨方完成維修任務。
a.產品由本公司的專業技術人員進行售后服務
b.產品由技術人員現場免費安裝調試.并培訓系統操作員
c.在接到客戶要求,本公司在2小時內為客戶提供維修計劃,如客戶不能自行解決的問題在兩個工作日內上門服務.
d.免費為客戶升級軟件.
